Многофункциональность.
Переносные
цифровые ретрансляторы ТАКТ-Р1065, исполнения "мобильный", выполнены в специальном шкафу-контейнере переносном на базе ретрансляторов HR1065 UHF/VHF Hytera. Это модели переносных профессиональных цифровых ретрансляторов стандарта DMR предназначенных для организации подвижной, оперативной радиосвязи при чрезвычайных ситуациях и в особых полевых условиях. Основной режим питания ретрансляторов — от сети переменного тока 220 В, с возможностью питания от внешнего источника постоянного тока 12 В. Также имеется дополнительная возможность работы в автономном режиме — от встроенной аккумуляторной батареи.
Автономный режим работы позволяет эксплуатировать ретрансляторы как переносные устройства, которые, после подключения антенн, полностью готовы к работе. Ретрансляторы оснащены всеми необходимыми функциями для построения систем связи любого уровня, в том числе в сложных условиях, как в аналоговом, так и в цифровом режиме. В режиме «базы» ретрансляторы могут быть использованы в качестве базовых радиостанций.
Если доступно использование IP соединения, то ретрансляторы можно подключить между собой, объединяя несколько сайтов, что позволяет организовать связь с любой удаленной радиосетью и диспетчерскими центрами для управления через российское диспетчерское программное обеспечение «ТАКТ ПРО». Это позволяет дистанционно отслеживать состояние и режимы работы ретрансляторов.
Особенности конструкции.

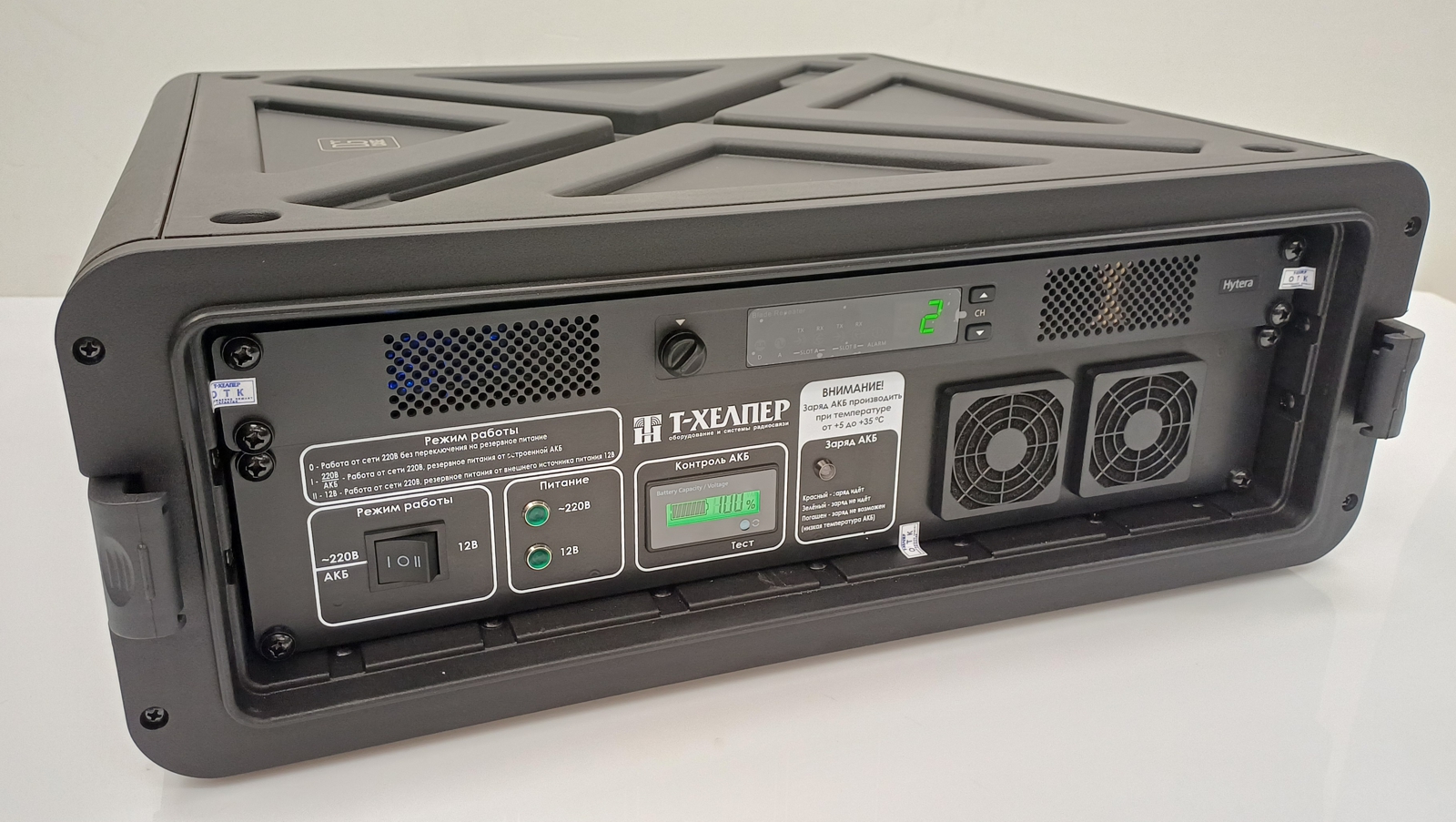

Ретрансляторы выполнены, как законченное устройство в 19"3U переносном, защитном, ударопрочном шкафу- контейнере с сетевым блоком питания и встроенной литий-железо-фосфатной LiFePO4 аккумуляторной батареей емкостью 30 А/ч для резервирования питания. Система охлаждения в ретрансляторах реализована на встроенных вентиляторах, обеспечивающих высокую надежность работы ретрансляторов при 100% - ном рабочем цикле в диапазоне частот ДЦВ и УКВ с максимальной выходной мощностью от 5 Вт до 50 Вт.
Информация для пользователя.
При подключении ретрансляторов к сети переменного тока 220 В параллельно с работой происходит заряд встроенной аккумуляторной батареи. Время полного заряда — 6 часов. Количество рабочих циклов «заряда-разряда» батареи составляет не менее 2 000 раз. Заряд АКБ возможен при температуре окружающей среды от +5°С до +35°С. Состояние встроенной АКБ отображаетсся на индикаторе «напряжения — заряд %», процесс заряда индицируется светодиодным индикатором.
Оперативное состояние работы ретрансляторов отображает трехцветным индикатором. Переключателем «Режим работы» можно установить алгоритм питания — от встроенной АКБ, или от внешнего источника постоянного тока 12 В, или без резервирования.
Работа ретрансляторов от встроенной АКБ возможна при температуре окружающей среды от -20°С до +55°С. Время работы ретрансляторов в автономном режиме, от полностью заряженной аккумуляторной батареи, составляет от 1 до 5 часов, в зависимости от режима работы и температуры окружающей среды.
Сертификаты и соответствие требованиям нормативных документов.
Переносные ретрансляторы профессионального назначения ТАКТ-Р1065, исполнения «мобильный», в шкафу- контейнере переносном, на базе ретрансляторов HR1065 UHF/VHF Hytera, имеют все необходимые сертификаты соответствия. Соответствуют требованиям нормативных документов: ОСТ 78.01.0004–2000, стандарту ETSI EN 300 113, приказу Минкомсвязи России от 05.02.2010 №26 «Об утверждении Правил применения базовых станций и ретрансляторов сетей подвижной радиосвязи».
Модификации ретрансляторов.
Ретрансляторы, под требования заказчика, могут выпускаться в различных модификациях и комплектоваться различными антенно-фидерными устройствами (АФУ). Основные технические характеристики ретрансляторов зависят от их модификаций и могут отличаться от опубликованных.
Варианты конструкции антенно-фидерных
устройств.
Возможны комплектации двумя вариантами конструкции АФУ. В модификации ретрансляторов со встроенным дуплексным фильтром, настроенным на фиксированные частоты приема и передачи, работа осуществляется на одну общую приемо-передающую антенну .

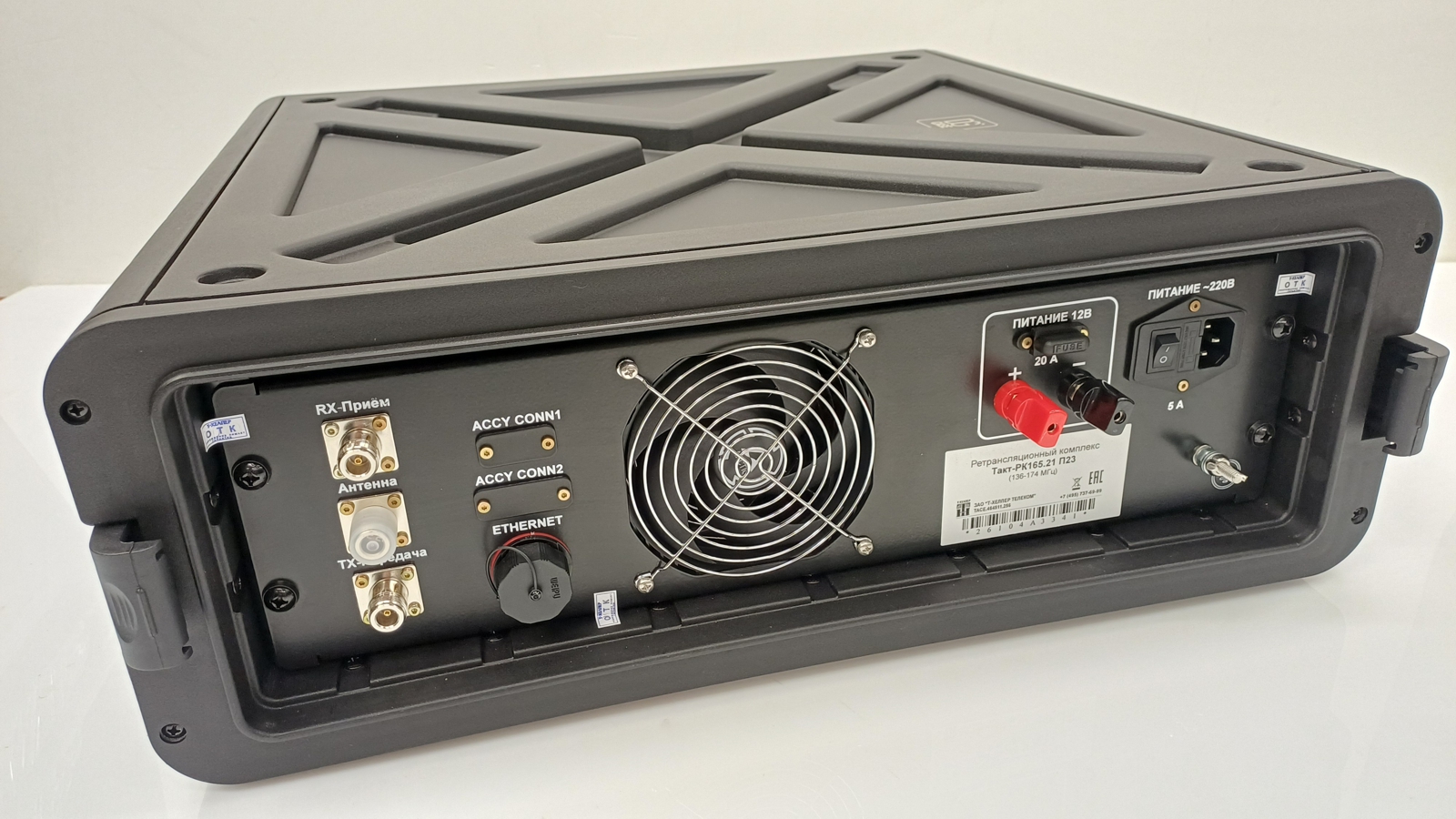

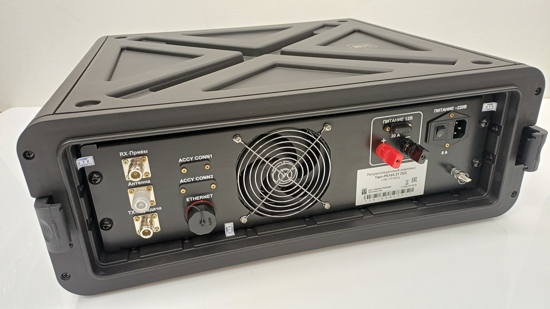

В модификации ретрансляторов без встроенного дуплексного фильтра, возможно оперативное изменение рабочих частот и работа ретрансляторов осуществляется на две антенны — приемную и передающую. В этом случае необходимо учитывать требования по размещению антенн относительно друг друга. Антенны должны быть установлены на одной мачте, вертикальный разнос антенн должен быть не менее 8 метров, выходная мощность передатчика ограничивается — не более 25 Вт, разница между частотами приема и передачи не менее 10 МГц.
Краткие технические характеристики
| Основные характеристики |
ТАКТ-Р1065 |
| Диапазон частот, МГц |
УКВ: 136…174; ДЦВ: 400…470 |
| Количество каналов |
64 |
| Шаг сетки частот, кГц |
12,5 / 25 |
| Стабильность частоты, % |
± 0,00005 |
| Напряжение питания, В |
100-240 AC / 12-13,6 DC/встроенная АКБ |
| Тип встроенной АКБ |
LiFePO4, литий-железо-фосфатная |
| Емкость встроенной АКБ, А/ч |
30 |
| Рабочая температура, °С |
-20…+55 |
| Рабочий цикл, % |
100 |
| Размеры, мм |
580 x 255 x 620 |
| Вес, кг |
23 |
| Приемник |
ТАКТ-Р1065 |
| Чувствительность
в аналоговом режиме, мкВ |
0,16 (тип) (12 дБ SINAD) |
| Чувствительность
в цифровом режиме, мкВ |
0,18 (тип) / BER 5% |
| Избирательность по
соседнему каналу, ETSI |
60 дБ (12,5 кГц) / 70 дБ (25 кГц) |
| Интермодуляционная
избирательность, ETSI |
70 дБ (12,5 кГц / 25 кГц) |
| Передатчик |
ТАКТ-Р1065 |
| Выходная мощность
высокая / низкая, Вт |
УКВ и ДЦВ:
от 5 до 50 |
| Модуляция FM |
11K0F3E (12,5 кГц), 16К0FЗЕ (25 кГц) |
| Цифровая модуляция 4FSK |
только данные: |
7K60FXD (12,5 кГц) |
| данные и голос: |
7K60FXW (12,5 кГц) |
| Уровень побочных излучений
в цифровом режиме |
-36 дБм < 1 ГГц ; -30 дБм > 1 ГГц |
| Уровень излучения
в соседних каналах |
-60 дБ (12,5 кГц) или -70 дБ (25 кГц) |
|
