 Антенны R 2-3 и R 2-6 - это направленные Yagi антенны
с усилением 3 и 6 дБ. Антенны вертикально поляризованные с диаграммой
направленности в горизонтальной плоскости от 100° R 2-3 и 80° R 2-6.
Все антенны данной серии выпускаются в модификациях
для 2-х диапазонов частот. В комплект антенны входит 3-х метровый кабель
и разъем N-типа (мама). Все разъемы снабжены резиновыми наконечниками
для влагозащиты.
Излучающие элементы и ось изготовлены из высококачественного
алюминия, не допускающего коррозии антенны. Все металлические части заземлены.
Для получения дополнительного усиления радиосигнала
может быть использовано несколько фазированных антенн.
Для крепления антенны рекомендуется использовать трубу
диаметром 30-58 мм.
Вертикальная диаграмма излучения направленных антенн R 2-3, R 2-6

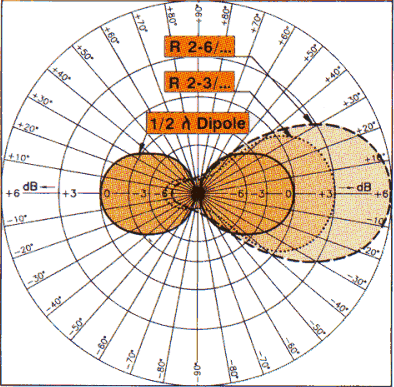

Диаграмма излучения антенны в горизонтальной
плоскости направленных антенн R 2-3, R 2-6
Таблица основных характеристик направленных антенн R 2-3, R 2-6
| Электрические
параметры |
| |
R 2-3 |
R 2-6 |
| Количество элементов |
2 |
3 |
| Диапазон частот |
L: 144-162 МГц
Н: 156-175 МГц |
L: 144-162 МГц
Н: 156-175 МГц |
| Импеданс |
50 Ом |
| Поляризация |
вертикальная
или горизонтальная |
| Усиление |
3 дБ |
6 дБ |
| Фронт/тыл |
12 дБ |
16 дБ |
| Луч 1/2 мощности |
гор. 72° верт. 100° |
гор. 60° верт. 80° |
| Полоса частот |
19МГц |
19МГц |
| КСВ |
< 1,5 |
| Макс. мощность |
150 Вт |
| Антистатическая защита |
Все
металлические части заземлены |
| Механические
параметры |
| Разъемы |
3 м кабеля RG213
с разъемом N-мама |
| Площадь парусности |
0,083 кв.м |
0,094 кв.м |
| Сила ветра |
92 н (при 150 км/ч) |
104 н (при 150 км/ч) |
| Цвет |
Алюминиевый |
| Материалы |
Элементы -
алюминий; крепление - нержавеющая
сталь |
| Длина/диаметр оси |
0,93 м/31,8 мм |
1,2 м/31,8 мм |
| Длина/диаметр элемент |
макс 1,1 м/19 мм |
макс 1,1 м/19 мм |
| Вес |
3,5 кг |
4,1 кг |
| Крепление |
на трубу
диаметром 30-58 мм |
